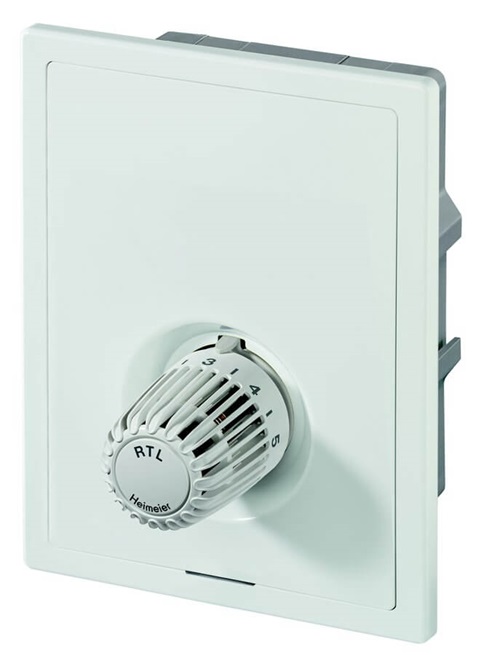

IMI HEIMEIER Multibox ECLIPSE regulácie podlahového vykurovania

Zaručuje, že prietok podlahovým okruhom nebude vyšší ako je nastavený. Možnosť korekcie zvislej polohy krytu rozsahu 6 ° na každú stranu pre korekciu montážnych nepresností. Kryt so skrytými upevňovacími skrutkami. Flexibilné uchytenie pre rôzne druhy stien s možnosťou kompenzovať hĺbku upevnenia až do 30 mm. Viac o produkte

na objednávku overte dostupnosť

Tovar nie je možné zakúpiť online. Ide buď o nadrozmerný tovar s individuálnou cenou dopravy alebo o sortiment, ktorý je možné zakúpiť iba na základe dopytu. V prípade záujmu o tovar nás kontaktujte na tel. +421 945 506 721 alebo mailu info.sk@pumpa.eu

Nepredajný online

Registrujte firmu a získajte zľavu od 5 %

Značka:
IMI
Kategória:
Termostatické ventily
Objednávkový kód:
MAS000592

Informácie o produkte

Použitie:

Pre vykurovacie sytémy, podlahové a stenové vykurovanie, kombinované okruhy s vykurovacími telesami.

funkcia:

Multibox Eclipse K:
Individuálna regulácia teploty v miestnosti,
Automatické obmedzenie prietoku,
Uzatváranie,
Odvzdušnenie
Multibox Eclipse RTL:
Regulácia podľa teploty spiatočky,
Automatické obmedzenie prietoku,
Uzatváranie,
Odvzdušnenie
Multibox Eclipse K-RTL:
Individuálne regulácia teploty v miestnosti,
Regulácia podľa teploty spiatočky
Automatické obmedzenie prietoku,
Uzatváranie,
Odvzdušnenie

dimenzie:

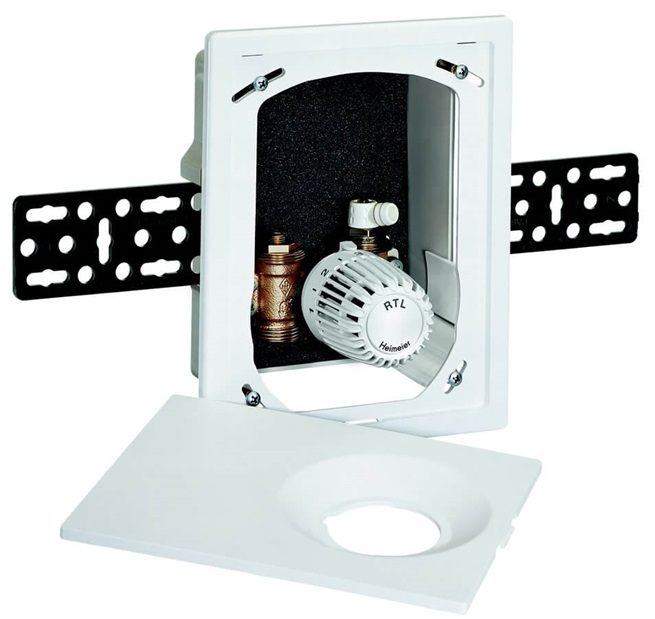

Teleso ventilu DN 15. Hĺbka montážnej skrine je 60 mm. Flexibilná inštalácia s variabilnou vzdialenosťou medzi montážnou skriňou a krytom (až do 30 mm). Korekcia odchýlky od zvislej montáže v rozsahu až do 6 ° na každú stranu. Pozri Rozmery.

Tlaková trieda:

PN 10

Rozsah nastavenia:

Termostatická hlavica K: 6 ° C až 28 ° C
Obmedzovač teploty spiatočky RTL: 0 ° C až 50 ° C

teploty:

Max. pracovná teplota: 90 ° C
Min. pracovná teplota: 2 ° C
Platí pre všetky modely Multibox, uistite sa, že teplota prívodu je vhodná pre daný typ podlahového vykurovania a je v súlade s požiadavkami výrobcu a hygienických noriem!
Pozri tiež Informácie!

Rozsah prietokov:

Prietok je možné nastaviť v rozmedzí: 10-150 l / h.
Nastavenie z výroby 150 l / h.

Tlakové diferencie (ΔpV):

Max. tlaková diferencia: 60 kPa (<30 dB (A)) Min. tlaková diferencia: 10 - 100 l / h = 10 kPa 100 - 150 l / h = 15 kPa

materiál:

Teleso ventilu: korozivzdornej bronz
O-krúžky: EPDM Kolok: EPDM Vratná pružina: nerezová oceľ Ventilová vložka: mosadz, PPS (polyphenylsulphid) Vreteno: Niro-oceľová tyč tesnená dvojitými O-krúžky. Vonkajšie O-krúžok je vymeniteľný za prevádzky sústavy. Plastové diely z ABS a PA. Teplotný snímač: Termostatická hlavica K je vybavená kvapalinovým čidlom, obmedzovač teploty spiatočky (RTL) roztiahnuteľným médiom.

Povrchová úprava:

Kryt a viditeľnej časti RAL 9016.

značenie:

ŤAH, smer toku, II-značka.

Pripojenie potrubia:

Pripojovací závit G3 / 4 "s eurokónusom zodpovedá zverným šróbením pre plastové, viacvrstvové, medené a presné oceľové rúrky.
