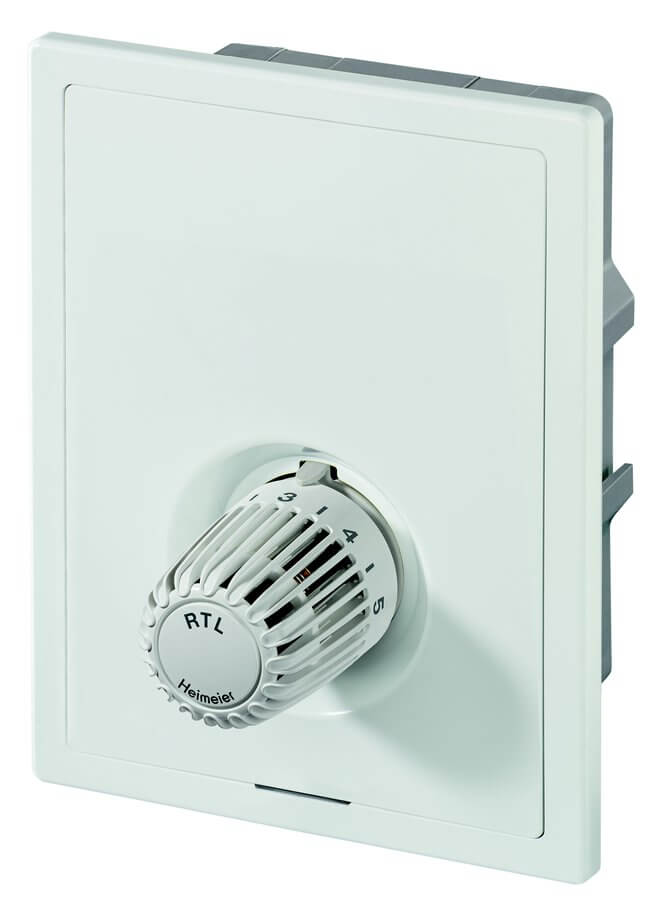

IMI HEIMEIER MULTIBOX ECLIPSE regulace podlahového vytápění

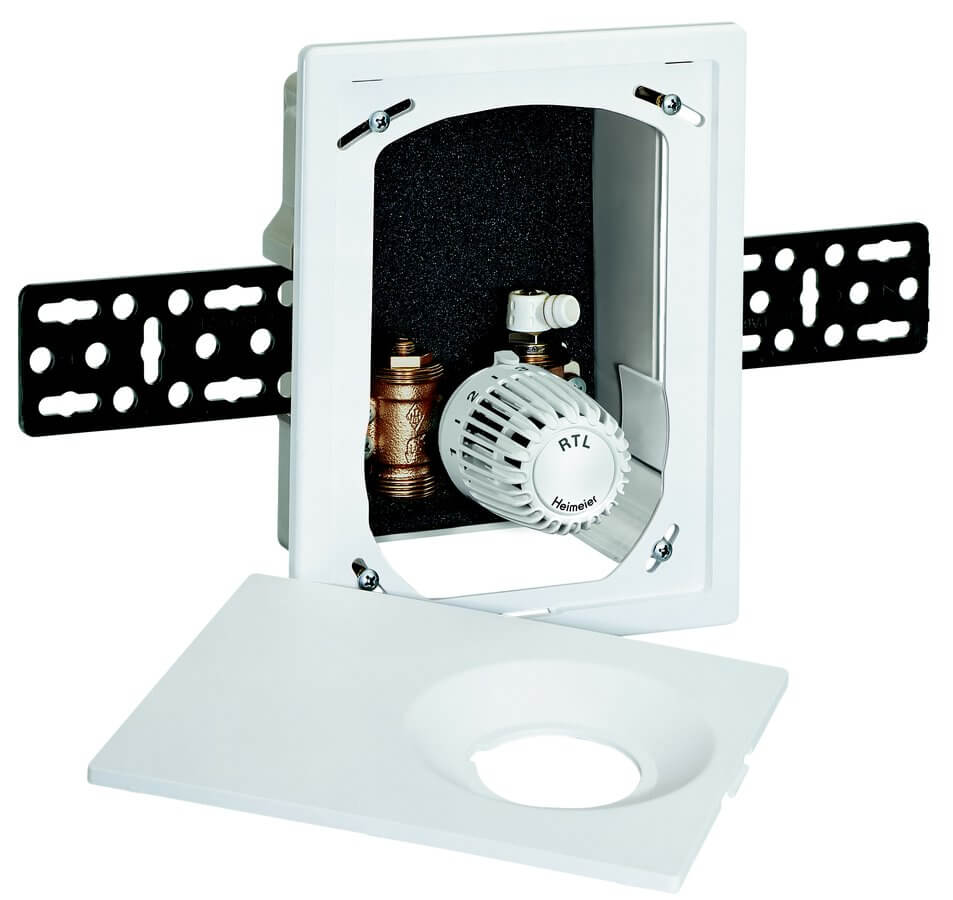

Zaručuje, že průtok podlahovým okruhem nebude vyšší než je nastaven. Možnost korekce svislé polohy krytu rozsahu 6° na každou stranu pro korekci montážních nepřesností. Kryt se skrytými upevňovacími šrouby. Flexibilní uchycení pro různé druhy stěn s možností kompenzovat hloubku upevnění až do 30 mm. Více o produktu

na objednání ověřte dostupnost

Zboží nelze zakoupit online. Jedná se buď o nadrozměrné zboží s individuální cenou dopravy nebo o sortiment, který lze zakoupit pouze na základě poptávky. V případě zájmu o zboží nás kontaktujte na tel. 800 100 763 nebo mailu pumpa@pumpa.cz

Neprodejný online

Registrujte firmu a získejte slevu na vybraný sortiment od 5 %

Značka:
IMI
Kategorie:
Termostatické ventily
Obj. kód:
MAS000592

Informace o produktu

Použití:

Pro vytápěcí sytémy, podlahové a stěnové vytápění, kombinované okruhy s otopnými tělesy.

Funkce:

Multibox Eclipse K:
Individuální regulace teploty v místnosti,
Automatické omezení průtoku,
Uzavírání,
Odvzdušnění
Multibox Eclipse RTL:
Regulace dle teploty zpátečky,
Automatické omezení průtoku,
Uzavírání,
Odvzdušnění
Multibox Eclipse K-RTL:
Individuální regulace teploty v místnosti,
Regulace dle teploty zpátečky
Automatické omezení průtoku,
Uzavírání,
Odvzdušnění

Dimenze:

Těleso ventilu DN 15. Hloubka montážní skříně činí 60 mm.
Flexibilní instalace s variabilní vzdáleností mezi montážní skříní a krytem (až do 30 mm).
Korekce odchylky od svislé montáže v rozsahu až do 6° na každou stranu.
Viz Rozměry.

Tlaková třída:

PN 10

Rozsah nastavení:

Termostatická hlavice K: 6°C až 28°C
Omezovač teploty zpátečky RTL: 0°C až 50°C

Teploty:

Max. pracovní teplota: 90°C
Min. pracovní teplota: 2°C
Platí pro veškeré modely Multiboxu, ujistěte se, že teplota přívodu je vhodná pro daný typ podlahového vytápění a je v souladu s požadavky výrobce a hygienických norem!
Viz také Informace!

Rozsah průtoků:

Průtok lze nastavit v rozmezí: 10-150 l/h.
Nastavení z výroby 150 l/h.

Tlakové diference (ΔpV):

Max. tlaková diference:
60 kPa (<30 dB(A))
Min. tlaková diference:
10 – 100 l/h = 10 kPa
100 – 150 l/h = 15 kPa

Materiál:

Těleso ventilu: koroziodolný bronz
O-kroužky: EPDM
Kuželka: EPDM
Vratná pružina: nerezová ocel
Ventilová vložka: mosaz, PPS (polyphenylsulphid)
Vřeteno: Niro-ocelová tyč těsněná dvojitými O-kroužky.
Vnější O-kroužek je vyměnitelný za provozu soustavy.
Plastové díly z ABS a PA.
Teplotní čidlo: Termostatická hlavice K je vybavena kapalinovým čidlem, omezovač teploty zpátečky (RTL) roztažitelným médiem.

Povrchová úprava:

Kryt a viditelné části RAL 9016.

Značení:

TAH, směr toku, II-značka.

Připojení potrubí:

Připojovací závit G3/4" s eurokonusem odpovídá svěrným šroubením pro plastové, vícevrstvé, měděné a přesné ocelové trubky.
