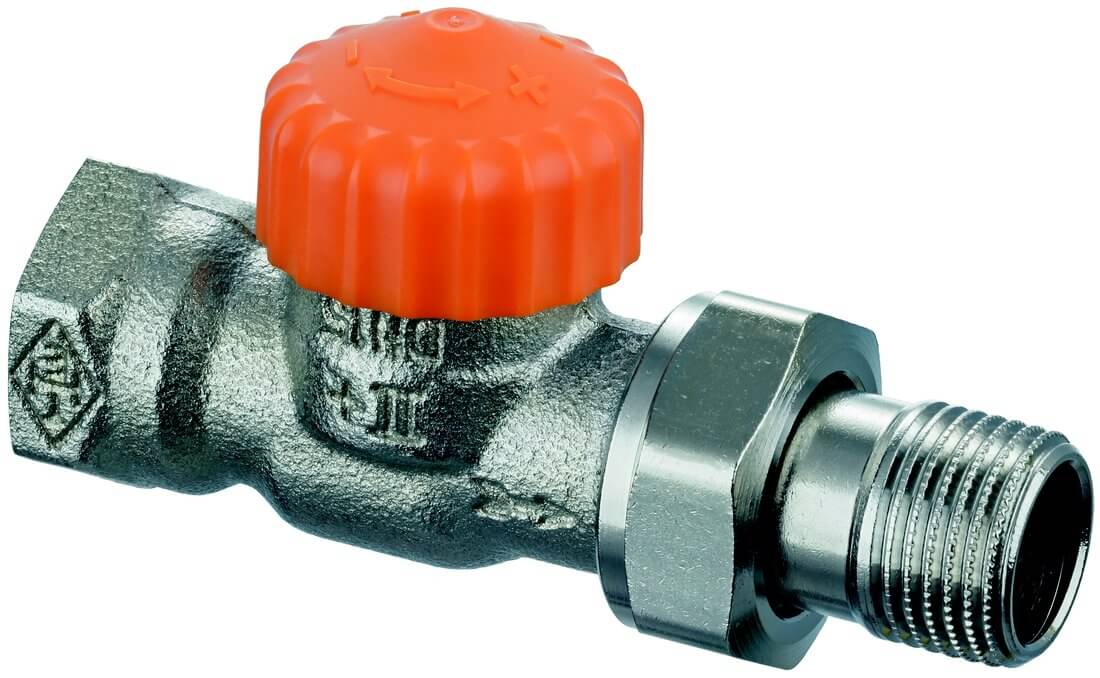

IMI HEIMEIER ECLIPSE Termostatický radiátorový ventil - priamy

Termostatický ventil Eclipse je vybavený unikátnym regulátorom prietoku, ktorý pracuje úplne automaticky. Požadovaný prietok možno priamo nastaviť na telese termostatického ventilu nastavením zodpovedajúcej hodnoty na stupnici. Hydraulické vyváženie vykurovacieho okruhu tak možno vykonať veľmi ľahko a rýchlo. Automatický obmedzovač prietoku integrovaný v telese termostatického ventilu zaistí obmedzenie maximálneho prietoku podľa nastavenej hodnoty zodpovedajúce požadovanému výkonu vykurovacieho telesa. Ventil reguluje prietok nezávisle na diferenčné tlaku. Preto nie je potreba hydraulický výpočet pre zistenie prednastavenie ventilov. Viac o produkte

na objednávku overte dostupnosť

Tovar nie je možné zakúpiť online. Ide buď o nadrozmerný tovar s individuálnou cenou dopravy alebo o sortiment, ktorý je možné zakúpiť iba na základe dopytu. V prípade záujmu o tovar nás kontaktujte na tel. +421 945 506 721 alebo mailu info.sk@pumpa.eu

Nepredajný online

Registrujte firmu a získajte zľavu na vybraný sortiment od 5 %

Značka:
IMI
Kategória:
Termostatické ventily
Objednávkový kód:
MAS000574

Informácie o produkte

Použitie:

Vykurovacie a chladiace systémy

funkcia:

Regulácia
Obmedzenie prietoku
Uzatváranie

Rozmery:

DN 10-20

Tlaková trieda:

PN 10

teplota:

Maximálna prevádzková teplota: 120 ° C, s montážnou krytkou alebo pohonom max. 100 ° C, s lisovacím pripojením max. 110 ° C.
Minimálna prevádzková teplota: -10 ° C

Rozsah prietokov:

Prietok je možné nastaviť v rozmedzí: 10-150 l / h.
Nastavenie z výroby 150 l / h.
(Max. Nominálne prietok q mN pri 10 kPa pokiaľ ide o EN 215: 110 l / h)

Tlakové diferencie (ΔpV):

Max. tlaková diferencia: 60 kPa (<30 dB (A)) Min. tlaková diferencia: 10 - 100 l / h = 10 kPa 100 - 150 l / h = 15 kPa

materiál:

Teleso ventilu: korozivzdornej bronz.
O-krúžky: EPDM Kuželka ventilu: EPDM Spätná pružina: nerez Ventilová vložka: mosadz, PPS (polyfenylsulfid) Kompletné ventilová vložka môže byť vymenená pomocou montážneho prípravku Heimeier bez vypúšťania sústavy. Driek: Niro-oceľový driek s dvoma tesniacimi O krúžkami.

Povrchová úprava:

Telo ventilu a skrutkové spoje sú poniklovanej

značenie:

THE, kód krajiny, šípka smeru toku, DN a označenie Keymark. Označenie + II.
Oranžová ochranná krytka.

normy:

Ventily spĺňajú tieto požiadavky:
- Keymark certifikácia a skúšky podľa DIN EN 215. (Požadované pre Keymark certifikáciu a testovanie)

Pripojenie potrubia:

Teleso je určené pre pripojenie k závitovým rúram alebo pomocou zvieracieho skrutkového spojenia k medeným, presným oceľovým a viacvrstvovým rúrkam (iba DN 15). Prevedenie s vonkajším závitom umožňuje pripojenie k plastovým rúrkam použitím vhodného zvieracieho skrutkového spojenia. Prevedenie s lisovacím pripojením Viega (15 mm) s SC-Contur sú vhodné pre medené rúry, nerezové rúry Viega Sanpress a oceľové rúrky Prestabo.

Pripojenie pre termostatické hlavice a pohony:

IMI Heimeier M30x1.5
