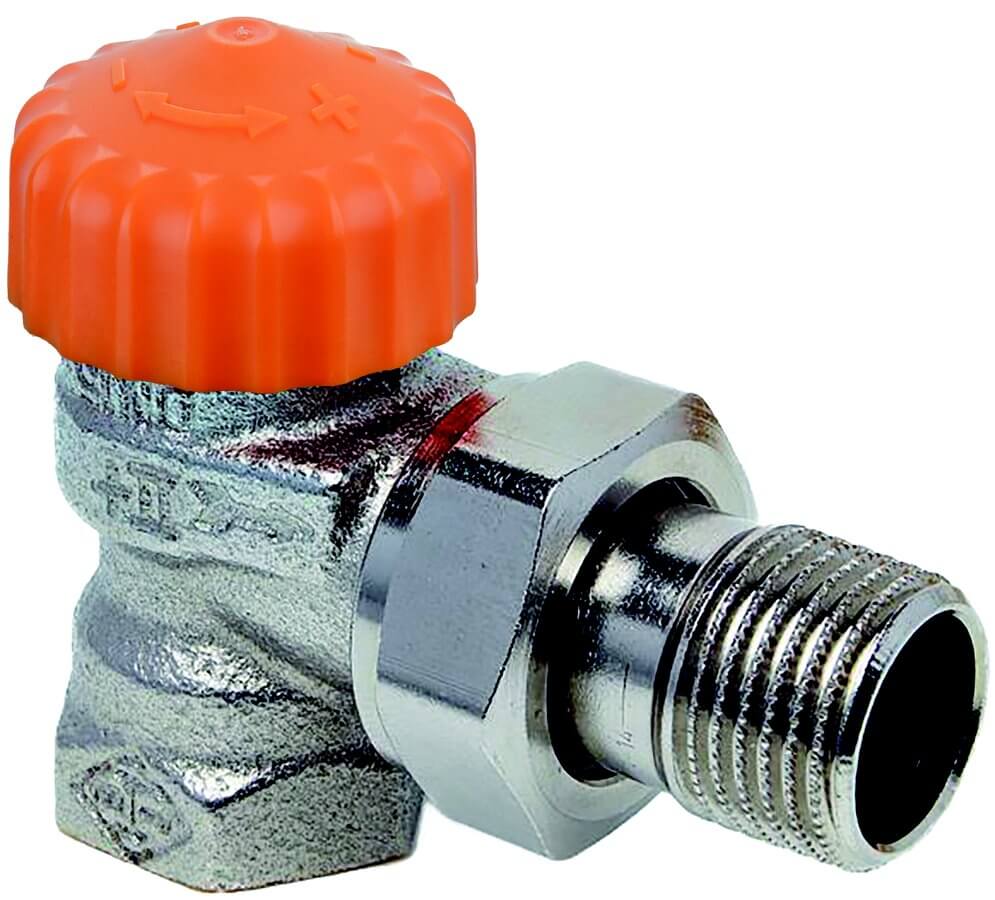

IMI HEIMEIER ECLIPSE Termostatický radiátorový ventil - rohový

Termostatický ventil Eclipse je vybaven unikátním regulátorem průtoku, který pracuje zcela automaticky. Požadovaný průtok lze přímo nastavit na tělese termostatického ventilu nastavením odpovídající hodnoty na stupnici. Hydraulické vyvážení topného okruhu tak lze provést velmi snadno a rychle. Automatický omezovač průtoku integrovaný v tělese termostatického ventilu zajistí omezení maximálního průtoku dle nastavené hodnoty odpovídající požadovanému výkonu otopného tělesa. Ventil reguluje průtok nezávisle na diferenční tlaku. Proto není potřeba hydraulický výpočet pro zjištění přednastavení ventilů. Více o produktu

na objednání ověřte dostupnost

Zboží nelze zakoupit online. Jedná se buď o nadrozměrné zboží s individuální cenou dopravy nebo o sortiment, který lze zakoupit pouze na základě poptávky. V případě zájmu o zboží nás kontaktujte na tel. 800 100 763 nebo mailu pumpa@pumpa.cz

Neprodejný online

Registrujte firmu a získejte výhody uživatelského účtu. %

Značka:
IMI
Kategorie:
Termostatické ventily
Obj. kód:
MAS000573

Informace o produktu

Použití:

Otopné a chladicí soustavy

Funkce:

Regulace
Omezení průtoku
Uzavírání

Rozměry:

DN 10-20

Tlaková třída:

PN 10

Teplota:

Maximální provozní teplota: 120°C, s montážní krytkou nebo pohonem max. 100 °C, s lisovacím připojením max. 110°C.
Minimální provozní teplota: -10°C

Rozsah průtoků:

Průtok lze nastavit v rozmezí: 10-150 l/h.
Nastavení z výroby 150 l/h.
(Max. nominální průtok qmN při 10 kPa pokud jde o EN 215: 110 l/h)

Tlakové diference (ΔpV):

Max. tlaková diference:
60 kPa (<30 dB(A))
Min. tlaková diference:
10 – 100 l/h = 10 kPa
100 – 150 l/h = 15 kPa

Materiál:

Těleso ventilu: koroziodolný bronz.
O-kroužky: EPDM
Kuželka ventilu: EPDM
Zpětná pružina: nerez
Ventilová vložka: mosaz, PPS (polyfenylsulfid)
Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku Heimeier bez vypouštění soustavy.
Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky.

Povrchová úprava:

Tělo ventilu a šroubení jsou poniklované

Značení:

THE, kód země, šipka směru toku, DN a označení KEYMARK. Označení+ II.
Oranžová ochranná krytka.

Normy:

Ventily splňují tyto požadavky:
– KEYMARK certifikace a zkoušky podle DIN EN 215. (Požadováno pro KEYMARK certifikaci a testování)

Připojení potrubí:

Těleso je určeno pro připojení k závitovým trubkám nebo pomocí svěrného šroubení k měděným, přesným ocelovým a vícevrstvým trubkám (pouze DN 15). Provedení s vnějším závitem umožňuje připojení k plastovým trubkám při použití vhodného svěrného šroubení. Provedení s lisovacím připojením Viega (15 mm) s SC-Contur jsou vhodná pro měděné trubky, nerezové trubky Viega Sanpress a ocelové trubky Prestabo.





Připojení pro termostatické hlavice a pohony:

IMI Heimeier M30x1.5
